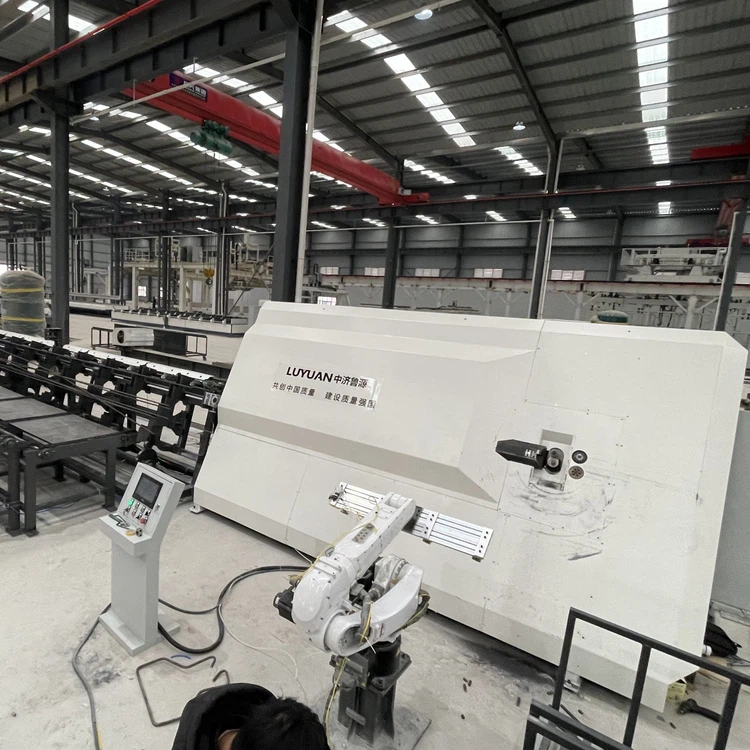

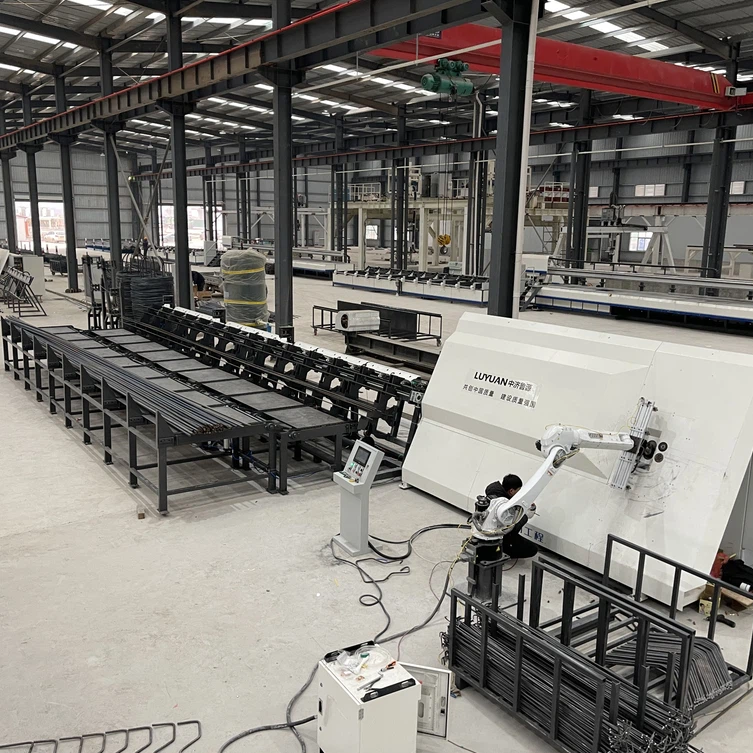

Mașină automată de îndoire a barelor din oțel

Așa cum se arată în figură, (a) este proiectat pentru a prelucra produsele cu bare de oțel. Această formă de prelucrare este mai complexă în procesarea barelor de oțel, deoarece implică inversarea capului de torsiune. Așa cum se arată în figura (b), bara de oțel este răsucită în forma figurii prin forța de interacțiune dintre gheara de răsucire și bara de oțel. Pentru a modela bara în forma prezentată în figura (a), gheara de torsiune trebuie să fie întoarsă sub bară pentru a îndoi bara, care se realizează prin mișcarea plăcii mobile. Procesul specific este: a, placa de activitate se deplasează spre partea verticală a hârtiei, care este în principal pentru a împiedica placa de activitate să ia contactul cu bara de oțel atunci când se deplasează în sus și în jos. B. Placa în mișcare se deplasează în sus până când întreaga placă de mișcare este deasupra barei de oțel. C, Placa de activitate se deplasează spre exterior spre hârtia verticală, acest proces este procesul invers al etapei 1. D, discul mobil se rotește, în acest moment, axa este deasupra barei de oțel, iar gheara de răsucire se află sub bara de oțel. După finalizarea celor patru pași de mai sus, bara de oțel poate fi îndoită în sus, iar bara de oțel este îndoită în forma prezentată în figura (c). În cele din urmă, aceeași metodă este utilizată pentru a restabili poziția ghearelor de torsiune din figura (b), iar procesarea din figura (b) poate fi completată din nou pentru a obține produsul cu bare de oțel, așa cum se arată în figura (a). În timpul întregului proces, gheara de răsucire se mișcă întotdeauna în jurul axei.
